防爆配電箱接線規范
2024-08-14
防爆配電箱外殼的焊接和隔爆面必須符合要求，接線時也要規范。

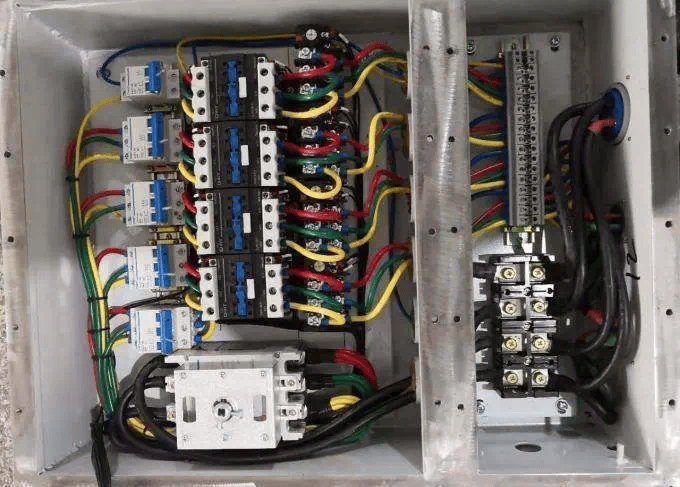

1、內部的電氣元件和線路必須排列整齊、清晰、美觀，標識清楚易于維護，箱內不得有灰塵、碎屑等雜物。導線絕緣良好，沒有損壞。
2、導線截面應符合規范要求，截面應能承受正常工作電流，并留有余地。
3、電線不能直接暴露于空氣中，如將防爆正壓柜與聲光報警線連接時，必須套上防爆撓性連接管。
4、進、出線電纜穿過橡膠密封圈，用墊圈和壓緊螺母壓緊，以保證隔爆殼密封性能，電纜不得松動。
5、對于防爆正壓柜，內部電器如變頻器應盡量靠近進氣口，遠離出氣口。
6、金屬防爆配電箱柜應接地可靠，并與箱柜外殼連接地線。三相無線時，地線截面積不小于4毫米，三相三線時接地截面應至少為4毫米。
7、嚴格按照圖紙進行接線，對導線進行標識。確保接線端子和接線牢固。
